Máy nghiền di động gồm phễu cấp liệu, buồng dao cắt nghiền và khung gầm cơ động lắp chung trên một máy. Các dao cắt hợp kim bố trí so le sẽ cắt và xé vật liệu. Thiết bị này chủ yếu đặt ở đầu dây chuyền tháo dỡ và tái chế đồ điện gia dụng cũ (WEEE) để nghiền thô. Máy cũng được dùng để giảm thể tích chất thải rắn kích thước lớn hoặc làm việc lưu động giữa các bãi.
Khi xử lý vỏ tủ lạnh, máy giặt và điều hòa cũ, máy nghiền xé cố định đòi hỏi phải gom vật liệu rời về một bãi tập kết lớn. Nếu việc tháo dỡ diễn ra ở nhiều khu vực hoặc thu gom tại nhiều điểm, khách hàng có thể đưa thẳng máy nghiền di động đến từng điểm tập kết. Các vỏ rỗng được ép nén ngay tại chỗ, nhờ đó tiết kiệm chi phí xe khi phải chở loại hàng nhẹ, cồng kềnh đi xa.
| Chỉ tiêu thiết bị | Thông số kỹ thuật | Thuyết minh công nghệ |
|---|---|---|
| Năng suất xử lý | 20-80 t/h | Nghiền sơ bộ liên tục các loại vỏ đồ điện gia dụng và chất thải công nghiệp |
| Kích thước hạt đầu ra | 30-200 mm | Kích thước đầu ra điều chỉnh được, đáp ứng yêu cầu tách rời vỏ và hút tuyển từ |
| Giai đoạn công nghệ | Nghiền cấp 1 trong dây chuyền tháo dỡ và tái chế đồ điện gia dụng cũ (WEEE) | Giảm thể tích và tách rời từ đầu nguồn, phối hợp với công đoạn tuyển từ và phân loại dòng điện xoáy phía sau |

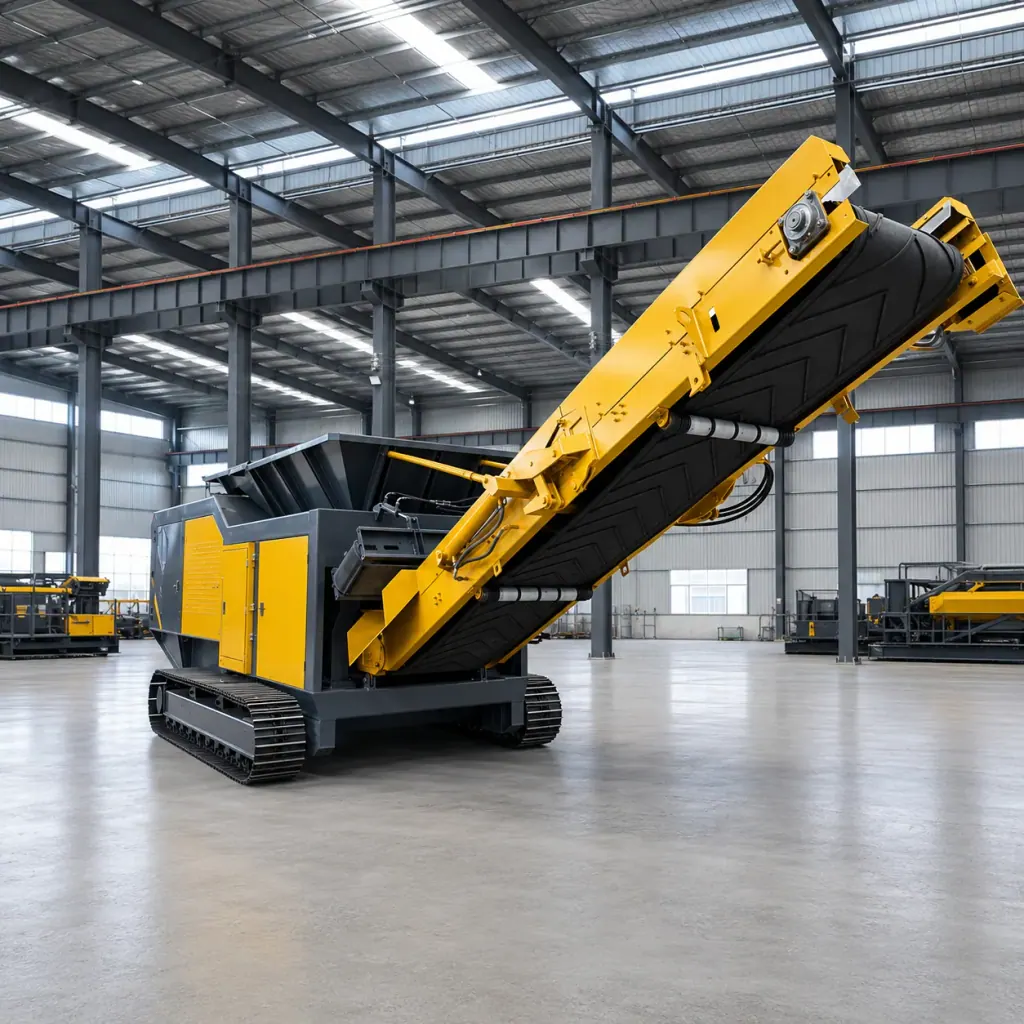

Yêu cầu cấu hình khung gầm di động và khả năng vượt địa hình của máy
Công việc tháo dỡ lưu động đòi hỏi khung gầm vừa cứng vững khi chịu tải, vừa chuyển bãi nhanh. Khung gầm bánh xích phù hợp với nền đất bùn chưa gia cố, bãi chất thải xây dựng (xà bần) tơi xốp và các bãi chứa ngoài trời có độ dốc thay đổi lớn; nhờ áp suất tiếp đất, máy đi vào được những khu vực địa hình phức tạp. Khung gầm kéo bánh lốp được xe đầu kéo kéo đi, thích hợp để chuyển nhanh giữa các nhà máy trên đường bằng phẳng.
Việc lựa chọn phụ thuộc vào mức độ gia cố nền của bãi nạp liệu và tần suất di chuyển. Nếu mỗi tuần phải chuyển qua lại giữa 2-3 bãi đất bùn, nên chọn khung gầm bánh xích để bánh xe không bị lún trong bùn. Nếu mọi điểm làm việc đều là nền bê tông xi măng đã gia cố và máy làm việc liên tục tại một điểm từ 1 tháng trở lên, dùng khung gầm kéo bánh lốp sẽ đơn giản hơn.
Kết cấu khung gầm cần chừa sẵn cơ cấu chặn cơ khí cho phễu tiếp nhận và giá đỡ băng tải. Khi buồng dao cắt tôn kim loại của đồ điện gia dụng, rung động rất lớn. Khóa chặt cơ cấu chặn sẽ ngăn tải trọng thay đổi theo chu kỳ truyền xuống hệ thống treo của khung gầm, tránh làm biến dạng khung máy.

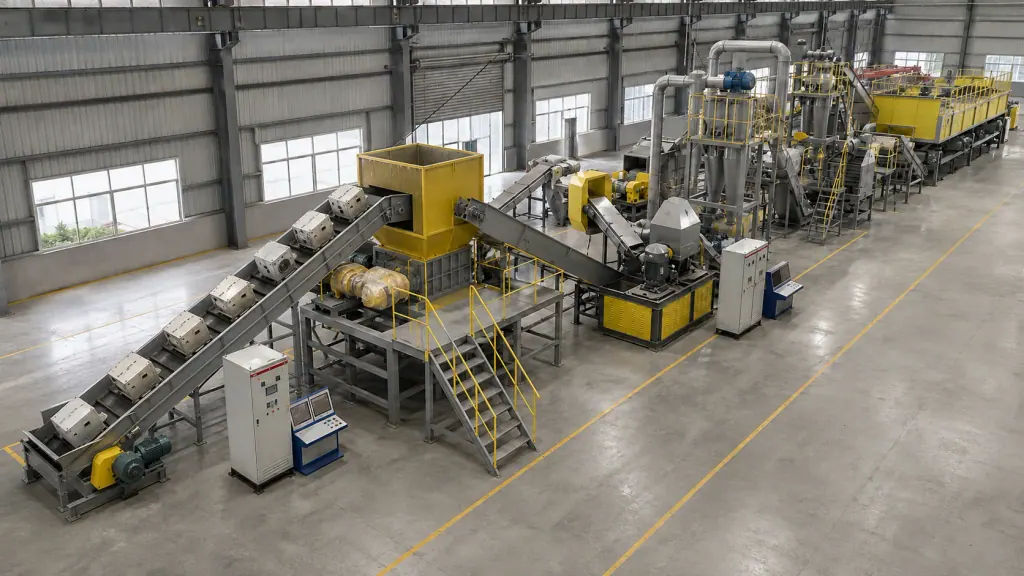

Chọn buồng dao nghiền vỏ đồ điện gia dụng và hệ động lực tốc độ thấp, mô-men xoắn lớn
Vật liệu trên dây chuyền tháo dỡ đồ điện cũ rất tạp, gồm tôn mỏng, lòng nhựa cứng, lớp xốp cách nhiệt, đôi khi còn lẫn chi tiết gang. Máy băm tốc độ cao mà gặp máy nén chưa tháo hết hoặc các chi tiết thành dày như trục quay thì dễ mẻ dao, kẹt máy. Buồng dao cắt hai trục tốc độ thấp, mô-men xoắn lớn dùng hai trục chính quay ngược chiều cùng lưỡi dao hợp kim để cưỡng bức kéo vỏ rỗng xuống.
Khi chọn máy, cần xem vật liệu đầu vào tạp đến mức nào và khả năng chịu quá tải của động cơ. Nếu vật liệu là đồ điện gia dụng nguyên chiếc, lẫn tạp và chưa tháo kỹ, bắt buộc phải chọn buồng dao truyền động mô-men xoắn lớn có bảo vệ đảo chiều. Khi kẹt chi tiết cứng, trục đảo chiều ngay để nhả vật liệu ra, tránh làm động cơ nghẹt và dừng. Nếu khâu trước đã tháo thủ công toàn bộ động cơ và khối sắt dày, chỉ còn lòng nhựa và tôn mỏng, có thể tăng tốc độ quay để nâng sản lượng.
Máy nghiền di động Jushengding có năng suất xử lý 20-80 t/h, kích thước hạt đầu ra điều chỉnh được trong khoảng 30-200 mm. Với vỏ tủ lạnh và điều hòa, giữ kích thước đầu ra trong khoảng này thì vỏ được xé vụn và tách rời, còn vật liệu xốp không bị đánh quá vụn đến mức bay khắp nơi.
Thông số chống văng khi cấp liệu và kết nối tách sắt ở đầu ra trong vận hành di động
Vỏ đồ điện gia dụng nhẹ, bên trong thường kẹp kim loại đàn hồi và nhựa xốp. Nếu phễu không có cơ cấu ép liệu và tấm chắn, vật liệu dễ trượt và nổi trên buồng dao. Khâu cấp liệu thường dùng băng tải xích tấm hạng nặng hoặc gầu ngoạm. Hai bên phễu tiếp nhận phải lắp thêm tấm chắn bên cường độ cao để chặn các mảnh tôn văng ra, tránh gây thương tích cho người xung quanh.
Cách kết nối đầu ra tùy vào việc công đoạn sau cần phân loại những gì. Vật liệu máy nghiền di động nhả ra được băng tải đầu ra đưa đi, phía trên băng tải treo một máy tuyển từ cường độ cao để hút trực tiếp tôn sắt. Sau khi tách sắt, phần kim loại màu và nhựa tạp còn lại được đưa thẳng vào công đoạn tiếp theo.
Có lắp băng tải tách sắt ở đuôi máy hay không chủ yếu tùy vào bài toán chi phí vận chuyển về sau. Nếu sau khi nghiền sơ bộ, vật liệu được chở thẳng đến trung tâm phân loại tập trung, nên treo một máy tuyển từ tự xả ở đuôi máy. Sắt phế liệu đã ép nén được tách ra ngay tại bãi và chứa riêng, tiết kiệm đáng kể chi phí chở đi chở lại vật liệu lẫn tạp.
Video hiện trường
Câu hỏi thường gặp
- Máy nghiền di động có nghiền trực tiếp được nguyên chiếc tủ lạnh cũ còn máy nén không?
- Buồng dao xé được vỏ, nhưng máy nén hạng nặng có thành dày và chứa dầu máy, nên thường khuyến nghị cắt bỏ thủ công ở khâu trước. Nghiền cưỡng bức trực tiếp sẽ làm lưỡi dao mòn nhanh hơn, dầu thải rò ra cũng làm bẩn phần nhựa đã nghiền vụn.
- Chọn kích thước hạt đầu ra của máy nghiền di động như thế nào?
- Kích thước hạt đầu ra của máy nghiền di động điều chỉnh được trong khoảng 30-200 mm. Nếu phía sau nối thẳng với băng tải và máy tuyển từ treo để thu sắt, chỉ cần đặt cỡ hạt lớn để chạy lưu lượng lớn. Nếu ngay sau đó là máy phân loại tinh, phải giảm kích thước xả để tôn sắt và nhựa tách rời hoàn toàn.
- Máy nghiền di động bánh xích có cần đổ móng bê tông khi làm việc tại bãi không?
- Không cần làm móng. Toàn bộ thiết bị lắp trên khung gầm bánh xích hạng nặng và có sẵn chân chống thủy lực. Chỉ cần hạ chân chống trên nền phẳng đã đầm chặt là máy làm việc được, xong việc thì thu chân chống lại và máy tự di chuyển đi.
