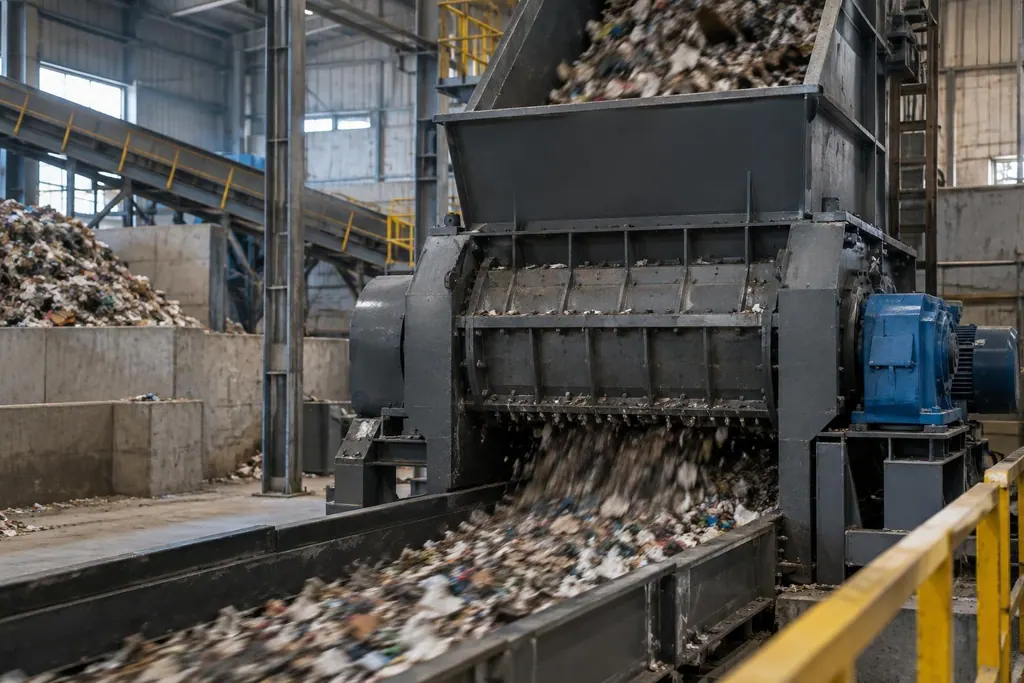

En una Línea de trituración de metales ferrosos, la Fragmentadora de martillos para metal utiliza un rotor de alta velocidad para accionar martillos oscilantes que impactan, desgarran y amasan la chatarra, logrando el decapado, la eliminación de impurezas y la densificación del material.
Al procesar chatarra pesada, el conjunto del rotor y la cámara de trituración soportan cargas de impacto periódicas. Si el fallo de las piezas de desgaste o el aflojamiento de los elementos de fijación no se detectan a tiempo, el tamaño del producto final excederá las tolerancias y el consumo energético aumentará. En casos graves, los martillos pueden desprenderse o el rotor puede bloquearse y fracturar el eje.
La inspección diaria exige que los operarios midan el conjunto de martillos giratorios, el sistema de placas de desgaste estáticas y los apoyos de los rodamientos del accionamiento, tanto con el equipo detenido como funcionando en vacío.
| Punto de inspección | Parámetro crítico de control | Criterio de diagnóstico y acción correctiva |
|---|---|---|
| Conjunto de martillos | Magnitud del desgaste superficial y balance dinámico del rotor | Invertir por parejas si la cara de ataque presenta redondeo o desportillamiento severo; prohibido el reemplazo unitario |
| Ejes porta-martillos y fijaciones | Rectitud del pasador y estado de los sistemas de retención | Descartar si se aprecian escalonamientos o flexión; verificar par de apriete y elementos de bloqueo en pernos |
| Placas de desgaste de la cámara | Propagación de grietas, desprendimientos y geometría superficial | Sustituir la pieza completa ante fisuras en la base o desgaste perforante; reponer pernos rotos y reapretar |
| Parrilla inferior | Separación libre entre barrotes y deformación por flexión | Corregir la luz si la deformación causa recirculación de material; reemplazar al superar el límite de desgaste |
| Soportes de rodamientos principales | Incremento térmico, vibración mecánica y emisiones acústicas | Comprobar lubricación y pistas de rodadura si sube la temperatura; recalibrar balance del rotor ante oscilaciones bajas |

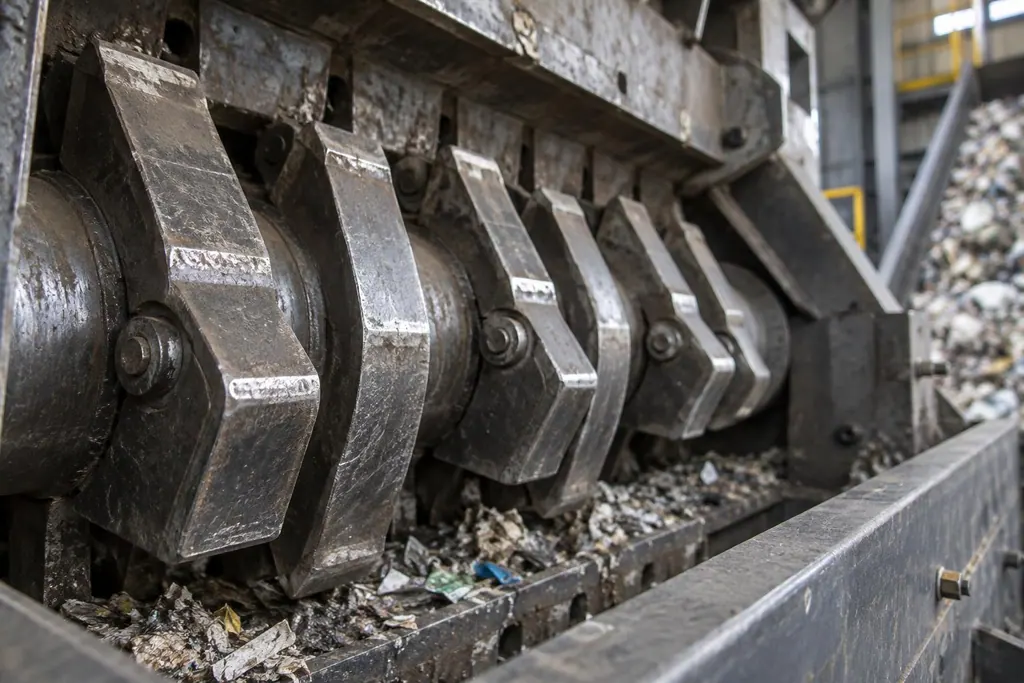

Procedimiento de inspección del desgaste superficial y el bloqueo de martillos y ejes porta-martillos
Tras cortar el suministro eléctrico, aplicar el procedimiento de bloqueo y etiquetado (LOTO) y abrir la compuerta de mantenimiento, se inspecciona el perfil de desgaste en la cara de impacto y los laterales de los martillos. Si el ángulo de ataque forma un radio excesivo o si el extremo presenta fracturas con cavidades profundas, los martillos deben invertirse o reemplazarse por conjuntos completos. Una pérdida excesiva de masa en un solo martillo alterará el equilibrio dinámico del rotor durante el giro, provocando vibraciones mecánicas. La decisión de voltear el martillo depende de la intensidad de la vibración circunferencial del rotor y del grado de deformación geométrica: si la cara de impacto conserva una superficie plana de referencia, se invierte la posición; si el desgaste alcanza el ojo de fijación, se descarta el conjunto entero.
Al invertir o sustituir martillos, nunca deben cambiarse unidades sueltas de forma individual. El reemplazo debe realizarse en pares simétricos respecto al eje del rotor para mantener una distribución de masa idéntica en toda la circunferencia. El operario utiliza un calibre para medir la profundidad del desgaste escalonado y la flexión en la sección de trabajo del eje porta-martillos. Si la superficie del pasador presenta acanaladuras pronunciadas o deformación elíptica localizada, debe descartarse y sustituirse inmediatamente para evitar su rotura frágil por impacto debido a una distribución desigual de tensiones.
Tras el montaje, se revisan las placas de retención en los extremos del eje y los pernos de apriete. Con una llave dinamométrica se verifica el par de apriete prescrito, se inspecciona el estado de las arandelas de seguridad para detectar fisuras y se comprueba que cada martillo oscile libremente sobre el pasador sin agarrotamiento por intrusión de finos o deformación del casquillo.

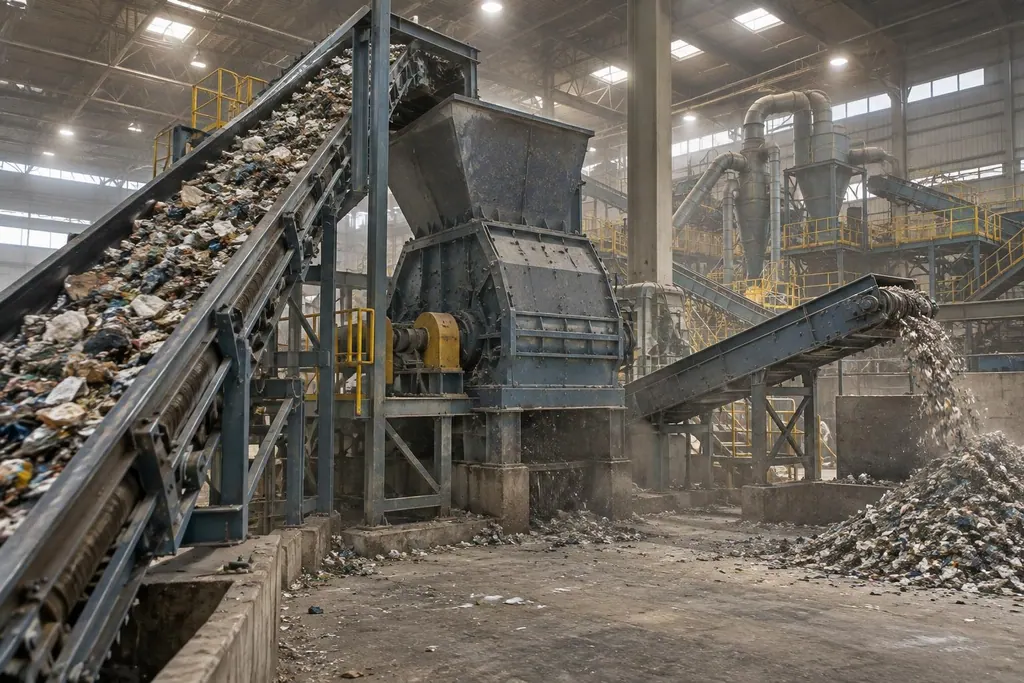

Criterios de evaluación para la holgura y deformación de las placas de desgaste y parrillas
Las placas de desgaste de acero al alto manganeso o aceros aleados ubicadas en la cámara absorben los impactos de fragmentos metálicos y la fricción del material en proceso. Al examinar el blindaje dentado, si se aprecian grietas longitudinales pasantes en la estructura base o si los pernos avellanados de alta resistencia están cizallados, la máquina debe detenerse para reponer las fijaciones o sustituir la placa, evitando que caiga dentro de la cámara y bloquee el rotor.
La separación entre las barras de la parrilla inferior determina la granulometría final del producto. Si el tamaño de salida aumenta o se incrementa la proporción de impurezas no desaglomeradas, se debe medir la luz central entre barrotes y el desgaste de sus bordes. Cuando las barras de la parrilla sufren flexión externa por impacto de elementos pesados, el conducto de descarga se estrecha localmente, generando recirculación, acumulación de material y un mayor desgaste abrasivo en la cámara.
La decisión de invertir o reajustar las placas de desgaste se basa en la uniformidad del espacio libre en las paredes laterales de la cámara y en el grado de densificación del material triturado: si la cara de impacto pierde su relieve y el material rebota fuera de la zona de trituración aumentando el tiempo de retención, se colocan calces para compensar la cota; si la geometría de rebote se ha perdido por completo, se reemplaza la placa para recuperar la curva de trituración de diseño.
Pasos de diagnóstico para elevación térmica y vibración o ruidos anormales en los soportes de rodamientos
Durante las pruebas en vacío y la operación bajo carga en la Línea de trituración de metales ferrosos, el personal de mantenimiento monitorea los soportes de los rodamientos principales en ambos extremos con un termómetro de contacto y un vibrómetro. Un incremento térmico pronunciado durante el funcionamiento estable o una temperatura superficial alta y constante suelen indicar degradación de la grasa, sobreengrase que impide la disipación térmica o desprendimiento de material en los elementos rodantes.
El análisis de vibraciones anómalas se ejecuta de afuera hacia adentro. Primero se comprueba la alineación del acoplamiento entre el motor-reductor y el rotor de la fragmentadora, asegurando que el elemento elástico no esté dañado, y luego se reaprietan los pernos de anclaje de las chumaceras y las soldaduras de la bancada estructural. Si la oscilación de baja frecuencia en el eje persiste tras descartar holguras externas, el balance dinámico del rotor se encuentra descompensado, por lo general debido al desgaste irregular del disco portamartillos o a la pérdida de masa por el desprendimiento de un martillo.
Si durante el funcionamiento se perciben impactos secos y continuos dentro de la cámara, debe cortarse inmediatamente la alimentación del Alimentador de placas de cadena. Una vez vaciada la máquina por inercia, se abre la carcasa para inspeccionar si hay metales inquebrantables atascados entre los discos del rotor y se buscan rozamientos entre los distanciadores del rotor y las placas laterales, descartando una flexión del eje o un desplazamiento axial. En función de la dureza del elemento atascado y la profundidad de la huella de fricción, se retira la pieza extraña in situ o se desmonta el eje para rectificar los topes axiales.
Preguntas frecuentes
- ¿Bajo qué condiciones deben voltearse o sustituirse los martillos de la Fragmentadora de martillos para metal?
- Los martillos deben voltearse o sustituirse cuando el borde de la cara de impacto se redondea por el choque continuo reduciendo el rendimiento de trituración, o cuando un martillo sufre desprendimiento de metal. El cambio debe ejecutarse siempre en parejas diametralmente opuestas respecto al eje del rotor para evitar descompensaciones de peso que generen vibraciones mecánicas severas.
- ¿Cómo se determina el desgaste de las placas de blindaje y de las parrillas a partir del producto triturado?
- Si las bolas de chatarra procesadas en la Línea de trituración de metales ferrosos incrementan su tamaño o presentan una limpieza deficiente de pinturas y óxidos, el perfil dentado de las placas se ha desgastado o la separación de las parrillas ha aumentado por deformación abrasiva. En ese momento se detiene el equipo para medir la luz de descarga y verificar si las placas de impacto han perdido el ángulo de rebote requerido.
- ¿Qué componentes mecánicos deben comprobarse primero ante un nivel excesivo de vibración en los rodamientos?
- El personal debe comprobar primero la fijación de los pernos de anclaje a la cimentación y la estructura del bastidor, revisando a continuación la alineación del acoplamiento de transmisión. Tras verificar las conexiones periféricas, se abre la carcasa para inspeccionar la simetría en el desgaste de los martillos a lo largo de la periferia del rotor, descartando adherencias de material, atrapamiento de cuerpos extraños o desequilibrio dinámico por pérdida desigual de masa.
