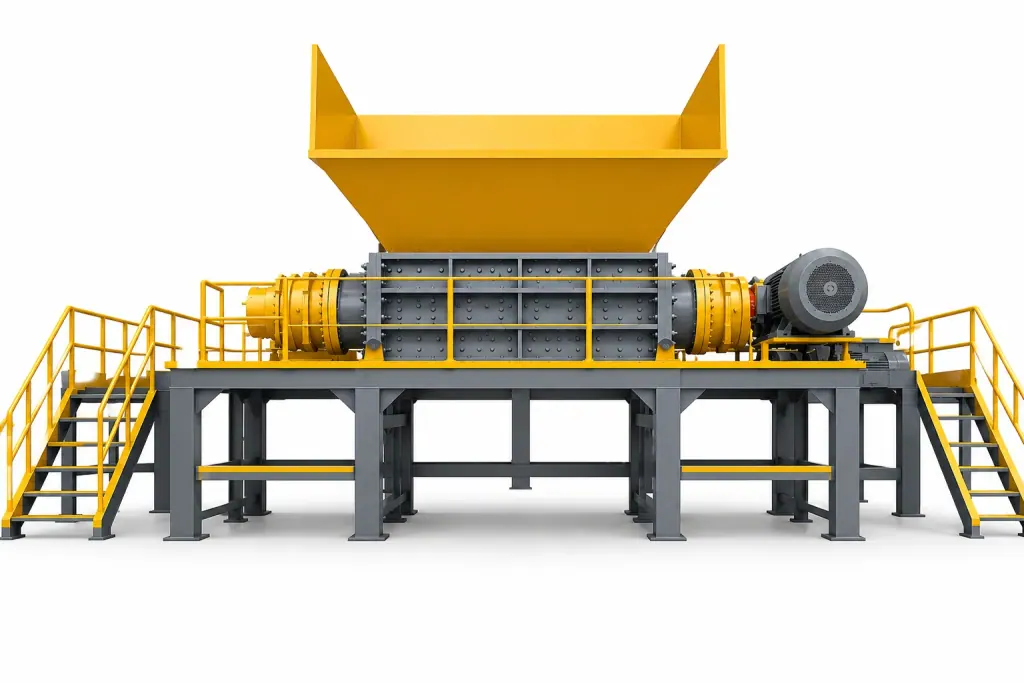

Le Broyeur à deux arbres constitue l'équipement central du broyage primaire au sein d'une Ligne de granulation de pneus usagés. Doté d'outils en alliage disposés en quinconce et d'une cinématique de coupe à deux rotors, il déchiquette les pneus entiers par cisaillement, déchirement et compression, augmentant le débit de traitement de plus de 40% par rapport aux équipements conventionnels.
L'enveloppe externe d'un pneu usagé associe un caoutchouc à haute élasticité à des nappes textiles ou métalliques denses, enfermant des tringles en fil d'acier à haute résistance à la traction. Le broyeur primaire absorbe directement les chocs mécaniques imposés par ces tringles, avec une résistance au déchiquetage sans rapport avec celle des plastiques standards. Le dimensionnement doit se concentrer sur la résistance aux chocs du mécanisme de coupe à basse vitesse, sans calquer la puissance motrice sur les ratios volumiques des broyeurs de déchets ménagers.
Nombre d'installations souffrent au départ d'un caisson de broyage sous-dimensionné ou d'une géométrie de denture inadaptée issue du traitement des matières dures cassantes. Ces erreurs provoquent des blocages fréquents de l'arbre principal sous forte charge et des inversions de rotation répétées qui ralentissent le flux d'alimentation. La maîtrise des interactions entre dimensions de chambre, dureté des couteaux en alliage et chaîne cinématique garantit la continuité opérationnelle du poste primaire.
| Sous-ensemble mécanique | Axe de configuration technique | Exigences d'adaptation aux pneus usagés | Critère d'évaluation pour la sélection |
|---|---|---|---|
| Chambre de broyage et arbres | Cinématique à deux rotors cisaillants, caisson mécano-soudé renforcé | Admettre le diamètre extérieur des pneus complets et dissiper les efforts de réaction de coupe | Augmenter l'entraxe et renforcer le bâti si la part de pneus poids lourds est prépondérante |
| Couteaux de broyage | Outils en alliage étagés en quinconce, géométrie large à becs multiples | Résistance à l'abrasion et aux chocs, coupe franche des tringles à haute limite élastique sans tirage | Resserrer le jeu latéral ou réaffûter les arêtes en présence de filaments étirés en sortie |
| Évacuation et protection | Peignes racleurs anti-enroulement intégrés et blindages d'usure | Empêcher l'intrusion des fils d'acier libres entre l'arbre et les flasques latéraux | Surveiller la fluidité de décharge pour éliminer tout bourrage d'acier et de matière sous la chambre |
| Système de transmission | Réducteur de précision couplé à une timonerie de roulements pour charges lourdes | Supporter un fonctionnement continu sous forte sollicitation et dissiper les chocs de couple | Calibrer le seuil d'inversion automatique de sécurité sur le courant nominal des moteurs |

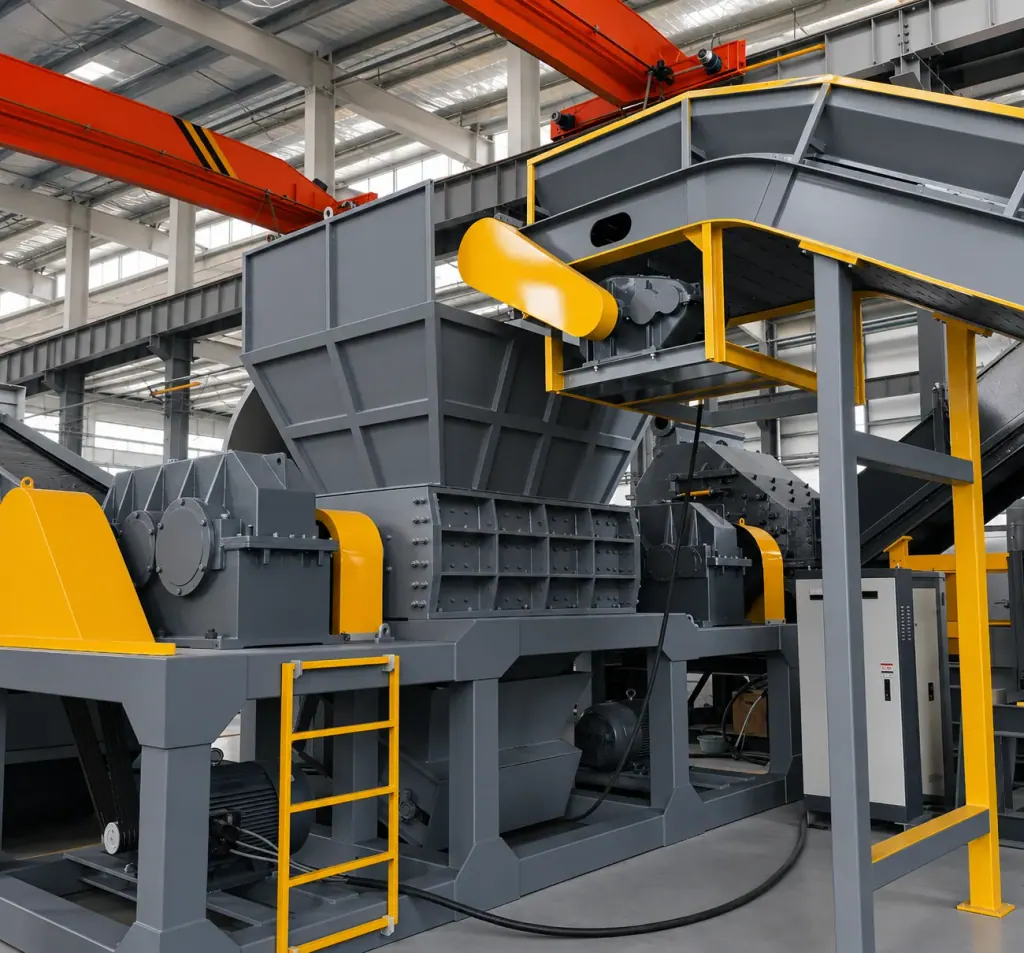

Adéquation entre dimensions d'alimentation et capacité : sélection de la chambre et du couple d'arbre en broyage primaire de pneus
Les tringles des pneus poids lourds présentent de forts diamètres d'acier et génèrent des forces de réaction instantanées considérables lors de l'engagement dans la zone de coupe. Les dimensions d'ouverture de la trémie et la largeur utile interne de la chambre doivent accepter le diamètre extérieur maximal des pneus ciblés. L'entraxe des arbres dicte quant à lui l'angle de prise, un entraxe insuffisant faisant patiner les grands pneumatiques sur les rotors sans prise de matière.
La fixation de la capacité nominale implique d'évaluer la fréquence de coupe requise selon la granulométrie de sortie visée. Le broyage primaire vise un débit rapide en morceaux grossiers destinés aux étapes d'affinage en aval. Le Broyeur à deux arbres fonctionne par cisaillement différentiel entre deux arbres, le couple disponible sur l'arbre déterminant la capacité limite de sectionnement des tringles. Pour une ligne traitant une forte proportion de pneus poids lourds, le couple d'arbre doit intégrer une réserve mécanique suffisante afin de cisailler l'acier en une passe unique, sans solliciter des inversions répétées pour se dégager.
Le critère de décision repose sur le ratio de pneus poids lourds dans le gisement entrant. Face à une majorité de pneus de transport lourd, la chambre de broyage exige des parois mécano-soudées renforcées ou des joues massives, avec des paliers montés à l'extérieur du caisson pour éviter toute intrusion de particules d'élastomère ou de fils métalliques fins dans les logements de roulement. Si le flux ne comporte que des pneus de véhicules légers, l'ingénierie s'oriente vers l'optimisation de la fréquence d'engagement des dents afin de maximiser le débit volumique.

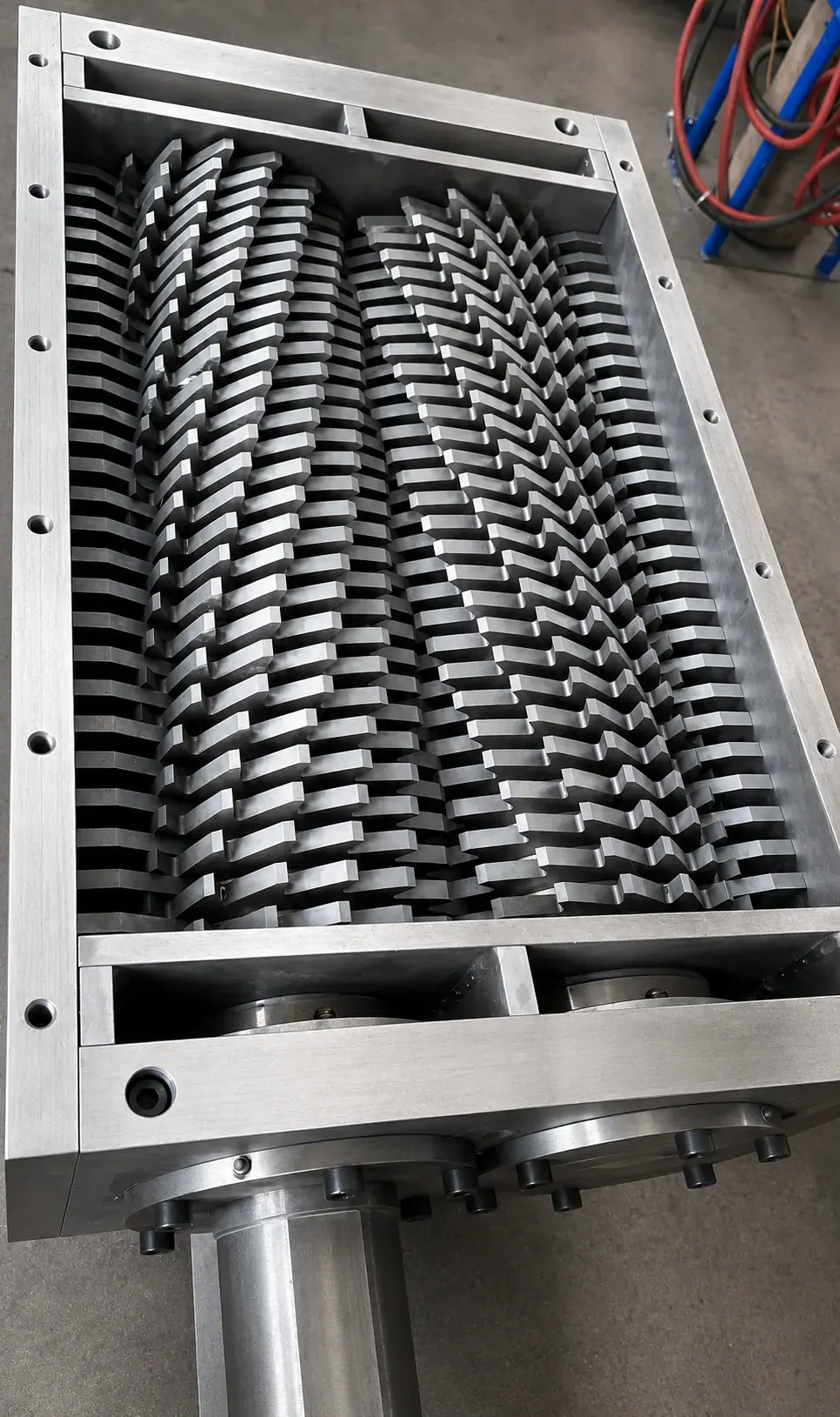

Contraintes d'usure et de traction : profil des couteaux en alliage haute résistance et dispositifs anti-enroulement
La dureté du fil d'acier de tringle émousse et déforme les aciers au carbone classiques ou faiblement alliés après quelques heures de service continu. Le recours à des couteaux en alliage résistant à l'usure, disposés en quinconce, permet de conserver le tranchant des arêtes sous contraintes cycliques alternées intenses, supprimant l'effilochage et l'étirement résiduel des nappes de carcasse.
Le nombre de becs et l'épaisseur des couteaux déterminent les dimensions des morceaux broyés. Une denture à becs multiples saisit facilement les bandes de roulement minces, mais subit des contraintes unitaires excessives sur les talons massifs. Les couteaux larges à simple ou double bec offrent un appui plus large et une résilience supérieure aux chocs, convenant au traitement des zones armées de gros fils métalliques. L'intervalle de cisaillement latéral entre couteaux opposés exige un calage rigoureux, un jeu excessif entraînant le coincement du fil d'acier entre les faces latérales, une usure anormale et des poussées axiales parasites sur l'arbre.
Pour contrer l'enroulement des fils d'acier libérés, la base et les parois de la chambre de broyage intègrent des contre-couteaux peignes d'usure anti-enroulement. L'adéquation du train de coupe se vérifie lors des arrêts par l'absence d'écaillage sur le fil de coupe ou de rayures d'écrasement sur les flancs. Une coupe nette, exempte de filaments textiles ou métalliques effilochés, confirme la concordance entre la dureté de l'alliage et l'angle d'affûtage.
Protection contre les surcharges et périodicité de maintenance : transmission à basse vitesse et fort couple, diagnostic opérationnel
Le déchiquetage primaire des pneus génère des régimes de charge sévères et imprévisibles. La transmission associe des réducteurs de précision à des ensembles de roulements pour charges lourdes, capables de délivrer un couple élevé continu à faible vitesse de rotation. Le réducteur de précision absorbe les chocs mécaniques issus du sectionnement des tringles massives et atténue les pointes de couple renvoyées vers les moteurs d'entraînement, préservant la stabilité de la machine en exploitation soutenue.
La logique de gestion des surcharges de l'armoire électrique conditionne directement la tenue mécanique. Dès qu'un corps étranger dépasse la limite admissible ou que la résistance instantanée d'un talon franchit le seuil d'intensité calibré, l'automatisme interrompt la marche avant en quelques millisecondes et enclenche une inversion automatique pour dégager la matière avant de reprendre le cycle de coupe. Cette séquence évite l'échauffement destructeur des moteurs et la rupture par fatigue des arbres.
Le suivi de la chaîne cinématique s'effectue par l'analyse de la régularité de rotation des arbres et de l'élévation thermique du réducteur. Un échauffement anormal au niveau des paliers de réducteur signale généralement des charges radiales ou axiales excessives, consécutives à un déséquilibre de coupe entre rotors ou à une alimentation décentrée persistante. L'application d'un protocole d'inspection à l'arrêt, contrôlant le jeu d'engrènement et la dégradation du lubrifiant, prévient les pannes majeures sur les broyeurs de fort tonnage.
La machine en action
Questions fréquentes
- Le détalonnage préalable des tringles en acier est-il obligatoire avant le broyage primaire des pneus ?
- Le Broyeur à deux arbres dispose d'outils en alliage disposés en quinconce générant une force de cisaillement et de déchirement capable de découper directement des pneus entiers avec leurs tringles. L'extraction préalable de l'acier sur les pneus poids lourds limite toutefois les chocs instantanés sur l'arbre et ralentit l'usure des couteaux. L'opportunité de cette opération relève d'un arbitrage économique entre coûts de maintenance du train de coupe et investissement dans une étape de détalonnage amont.
- Quels paramètres déterminent la granulométrie en sortie d'un broyeur primaire à deux arbres ?
- La granulométrie de sortie dépend principalement de l'épaisseur des couteaux en alliage et de leur nombre de becs. Les morceaux cisaillés s'évacuent par l'espace libre entre les lames opposées. L'épaisseur des couteaux fixe la largeur des bandes découpées, tandis que le nombre de becs définit la longueur de chaque tronçon.
- Comment l'équipement réagit-il face à un blocage ou un imbroyable ?
- L'équipement intègre une sécurité anti-surcharge asservie. Dès qu'un corps dur indéchiquetable se présente ou que l'effort de résistance dépasse la consigne de sécurité, le système commande l'arrêt immédiat puis inverse le sens de rotation des arbres pour relâcher la prise. Une fois la charge repositionnée ou l'intrus extrait manuellement, la marche normale reprend, protégeant le réducteur et les arbres d'une avarie mécanique.
