تعد آلة تمزيق أحادية العمود وحدة تكسير دقيقة رئيسية في خط سحق وإعادة تدوير البلاستيك. تعتمد الماكينة على دوران عمود السكاكين والتغذية الموجهة بواسطة مكبس هيدروليكي، مع غربال سفلي مقوس للتحكم في أبعاد الحبيبات الناتجة. تستخدم لمعالجة كتل صب الحقن، والحاويات المجوفة، والأكياس المنسوجة، والأفلام الزراعية.
يرتكز الاختيار الفني على صلابة الكسر للقطع المعالجة وميلها للالتفاف. تتطلب كتل الحقن الصلبة ذات الكثافة العالية ضغط دفع مستمر لضمان استقرار القطع. تستلزم الأفلام الزراعية وخيوط البلاستيك المسحوبة ضبط الخلوص بين السكاكين الدوارة والثابتة لأدنى حد ممكن لمنع تراكم المواد حول العمود.
يجب مواءمة منطق قوة الدفع لصندوق التغذية، وسبائك السكاكين الدوارة، وقطر فتحات الغربال مع طبيعة المواد الخام. الاعتماد الحصري على قدرة المحرك المدونة على لوحة البيانات لتقدير الإنتاجية يؤدي عمليا إلى توقف الماكينة تحت الحمل العالي.
| عنصر التهيئة التشغيلية | الأفلام ومواد التغليف المرنة | كتل القولبة والمواد الصلبة سميكة الجدران | معايير الاختيار والتقييم التشغيلي |
|---|---|---|---|
| نمط تغذية صندوق الدفع | تغذية متدرجة مستمرة مع أمشاط مانعة للانزلاق | استشعار الحمل وتراجع تلقائي متكيف مع الضغط | منع انضغاط المواد المرنة وانصهارها، وتفادي توقف الدوار بالمواد الصلبة |
| بنية السكاكين والدوار | حوامل سكاكين متقاربة مع أقراص طرفية مانعة للالتفاف | ترتيب مدرج متداخل لسكاكين رباعية الحواف قابلة للتدوير | منع التفاف الألياف الطويلة، وتشتيت صدمات الكتل الصلبة |
| شكل وبنية فتحات الغربال | ثقوب سداسية أو بيضاوية مستطيلة بنسبة فتحات مرتفعة | ألواح غربال للخدمة الشاقة بثقوب دائرية متداخلة | تحديد نسبة الفتحات تبعا لنقطة الانصهار الحرارية لتفادي الانسداد بالاحتكاك |

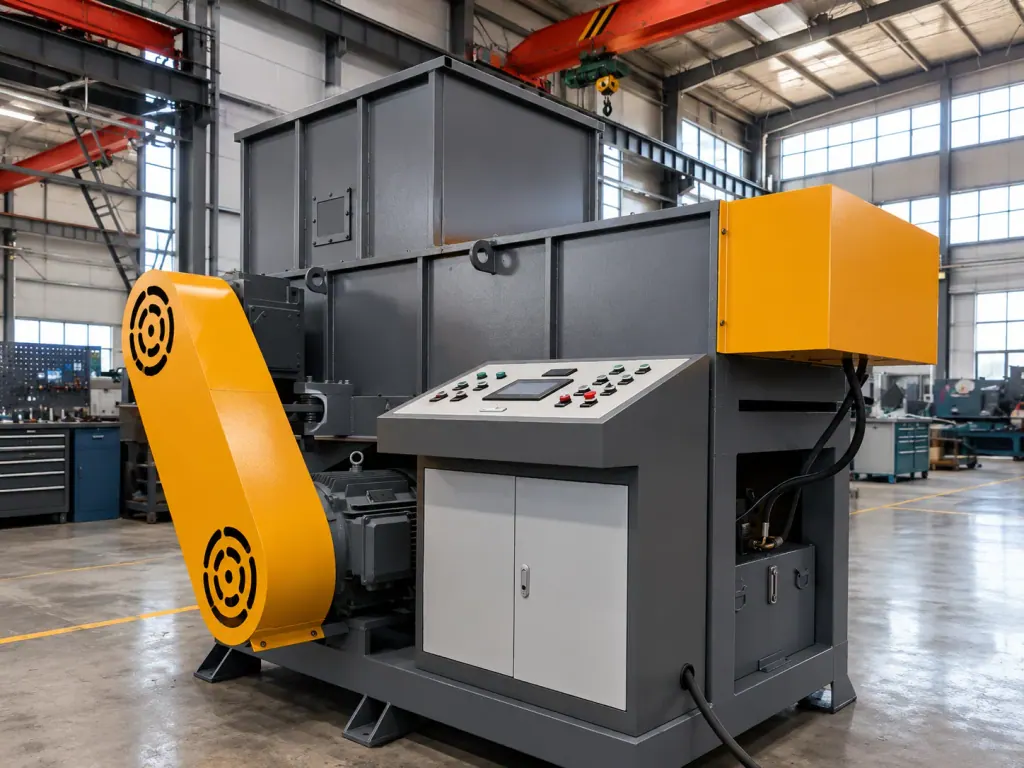

1. معايير مطابقة شكل التغذية مع معلمات دفع مكبس التغذية
تحدد الكثافة الظاهرية للمواد وقابليتها للتمدد حركة المكبس الهيدروليكي. تتميز الأفلام أو الأكياس المنسوجة بمرونة ارتدادية عالية. إذا استمر صندوق الدفع بسرعة ثابتة دون تحكم تفاعلي، تنضغط البالات فوق الدوار وتولد احتكاكا حراريا يؤدي لانصهار البلاستيك. تولد كتل الحقن والأنابيب سميكة الجدران مقاومة ميكانيكية مرتفعة. عند نقص قوة الدفع، ترتد لوحة الكبس للخلف ويدور عمود السكاكين على الفراغ.
تتطلب معالجة الكتل الصلبة الكبيرة تزويد صندوق الدفع بمستشعر استشعار الضغط. عندما يرتفع تيار المحرك الرئيسي إلى الحد الأقصى للحمل، يتراجع النظام الهيدروليكي تلقائيا للسماح بانخفاض التيار قبل استئناف التغذية منعا لتوقف المحور المفاجئ. يحدد اختيار منطق الدفع استنادا إلى قوة الضغط للمواد الخام ومعدل تكرار الحمل الزائد للمحرك.
تتسم الأفلام ومواد التغليف المرنة بتخلخل بنيتها. يلزم تركيب أمشاط احتجاز في قاع صندوق الدفع لتثبيت قاعدة المواد، مما يمنع انزلاقها وارتدادها مع لوحة الكبس ويوفر استقرارا خلال حركة الدفع للأمام دون سحب عكسي للمواد.

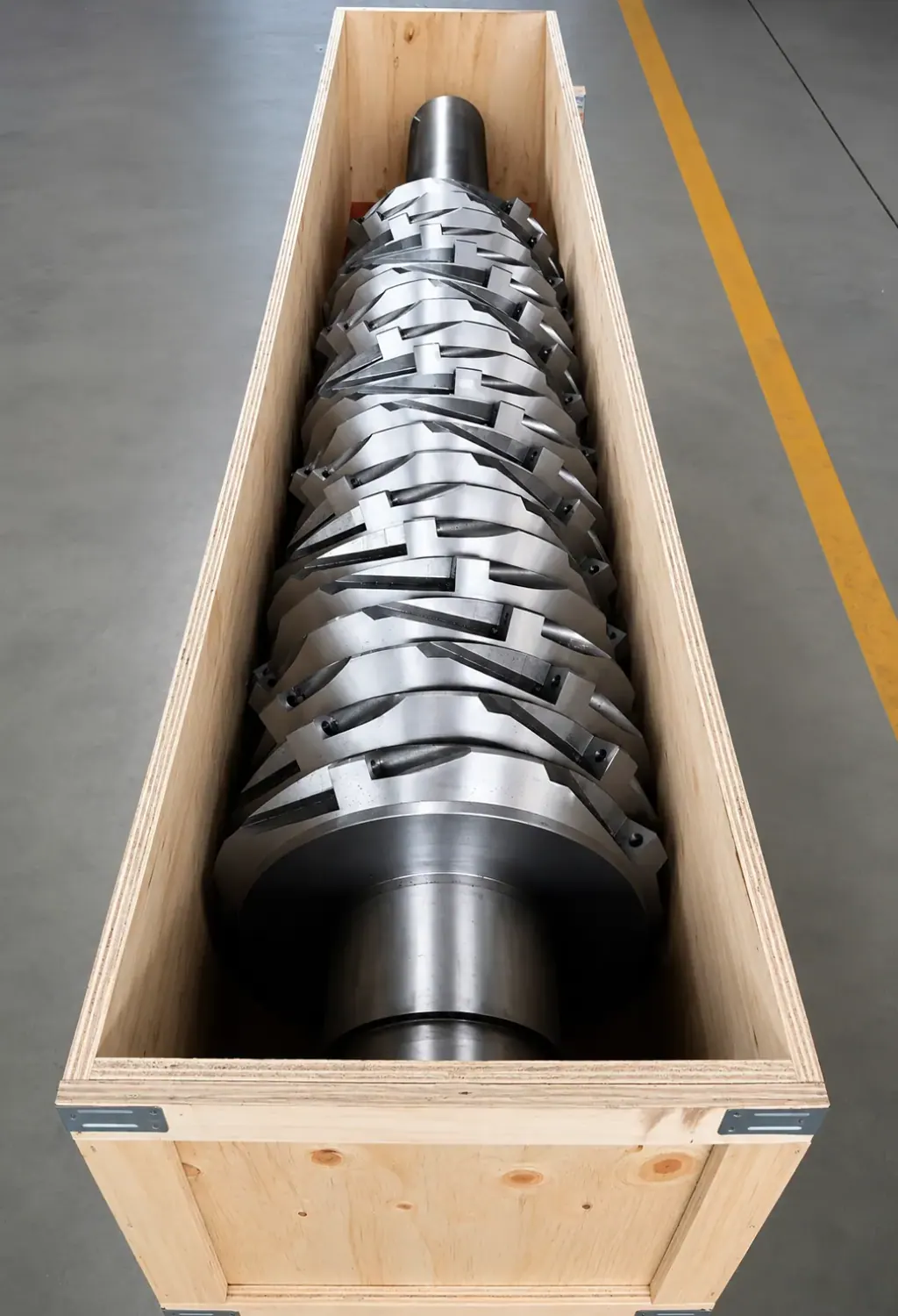

2. هيكل السكاكين وعمود الدوار واختيار سبائك الكربيد المقاومة للتآكل
تحدد أبعاد المواد ومخاطر الالتفاف نوع دوار السكاكين. تنفذ الأفلام الزراعية والشعيرات الطويلة نحو الفجوات الطرفية للعمود مما يسبب تلف موانع التسرب وإعاقة الحركة الميكانيكية. تستوجب هذه المواد استخدام دوار متراص السكاكين مزود بأقراص حماية طرفية. تتسبب كتل الحقن الصلبة الكبيرة في مقاومة قطع مركزة، لذلك يستخدم دوار مدرج السكاكين ذو مجار سطحية لتوزيع قوى القص.
تحتوي المواد المعاد تدويرها عادة على شوائب رملية أو غبار معدني، مما يفرض استخدام كربيد صلب للسكاكين الدوارة. توفر السكاكين المربعة رباعية الحواف كفاءة تشغيلية للكتل الصلبة. عند تآكل زاوية قاطعة، يفك البرغي الغاطس لتدوير السكين بمقدار 90 درجة لاستخدام حافة جديدة دون الحاجة لفك السكين بالكامل لإعادة الشحذ.
يؤثر الخلوص بين السكاكين الدوارة والسكاكين الثابتة مباشرة على جودة قطع المواد المرنة، ويمكن الاستدلال عليه من خلو حواف القطع من الألياف المنسحبة. اتساع الخلوص يدفع الأفلام الرقيقة نحو الفجوة مسببا حرارة احتكاكية. ضيق الخلوص المفرط يؤدي لتصادم السكاكين نتيجة التمدد الحراري للدوار أثناء التشغيل. يضبط الخلوص باستخدام مقياس تحسس وتشد البراغي في حالة برودة الماكينة.
3. أقطار فتحات الغربال المقوس القابل للفك والتحكم في حجم الحبيبات
يتحكم قطر فتحات الغربال في حجم الحبيبات الخارجة ومعدل دوران المواد داخل حجرة السحق. تخرج الحبيبات التي يقل حجمها عن قطر الثقوب فقط، بينما تعيد السكاكين الدوارة توجيه الكتل الأكبر نحو منطقة القطع. ضيق فتحات الغربال المفرط يمنع تصريف الحبيبات، مما يسبب احتكاكها المتكرر بين الغربال وأطراف السكاكين، وتراكم حرارة تؤدي إلى انسداد ثقوب الغربال بالبلاستيك المنصهر منخفض درجة الانصهار.
يعتمد اختيار حجم فتحات الغربال على متطلبات المرحلة التالية ونقطة انصهار البلاستيك. عند الاتصال المباشر بخط الغسيل أو جهاز البثق، يوسع قطر الفتحات لرفع سعة الإنتاجية. إذا ارتبطت الآلة بوحدة طحن دقيقة تالية، يراعى منع التحميل الزائد للمرحلة اللاحقة. تتطلب الكتل المطاطية سميكة الجدران غربالا مثقبا بثقوب دائرية متداخلة لتحمل الصدمات الميكانيكية. تستخدم ثقوب سداسية أو مستطيلة مستديرة الأطراف للأفلام لزيادة المساحة المفتوحة ومنع التصاقها بالسطح.
يوصى بتزويد حامل الغربال بنظام فتح هيدروليكي أو مسار انزلاق جانبي. تحتوي الخردة غير النقية على شوائب تؤدي لانسداد الفتحات، وتحدد سرعة فتح الحامل زمن التوقف اللازم للتنظيف. يتيح استخدام مسمار أمان ميكانيكي لعامل واحد تفكيك الغربال واستبداله دون مساعدة إضافية.
المعدات أثناء العمل
الأسئلة الشائعة
- عند حدوث توقف متكرر بسبب الحمل الزائد لآلة التمزيق أحادية العمود أثناء معالجة كتل الحقن في خط سحق وإعادة تدوير البلاستيك، ما الإجراء التشخيصي الأول؟
- يجب البدء بفحص ضبط ضغط الدفع الهيدروليكي وقيم الربط مع تيار المحرك الرئيسي. ضغط صندوق التغذية الزائد يحشر الكتل الكبيرة بقوة على الدوار، مما يرفع مقاومة القطع فوق قدرة المحرك. يتطلب ذلك خفض ضغط التقدم وتفعيل التراجع التلقائي عند تجاوز الحمل.
- ما سبب انصهار المواد وانسداد الغربال عند تشغيل آلة تمزيق أحادية العمود على الأفلام الزراعية أو أفلام التغليف؟
- ينجم ذلك عن زيادة كثافة ثقوب الغربال أو اتساع الخلوص بين حواف السكاكين. تآكل شفرات القطع يعيق فصل الأفلام المرنة ويولد حرارة احتكاكية نتيجة الشد، وتتراكم الحرارة باحتجاز المواد في حجرة السحق مما يسبب تليين البلاستيك وانسداد فتحات الغربال بالكامل.
- كيف يحدد المشغل موعد تدوير السكاكين أو استبدالها خلال الصيانة الدورية؟
- يشير ظهور ألياف غير مقطوعة في الحبيبات، وارتفاع استهلاك تيار المحرك بين حالتي الفراغ والتحميل، وتراجع وتيرة تدفق المواد إلى اهتراء الحواف القاطعة. يوقف التشغيل وتفتح الأبواب الجانبية لفك براغي السكاكين المربعة وتدويرها إلى وجه جديد.
