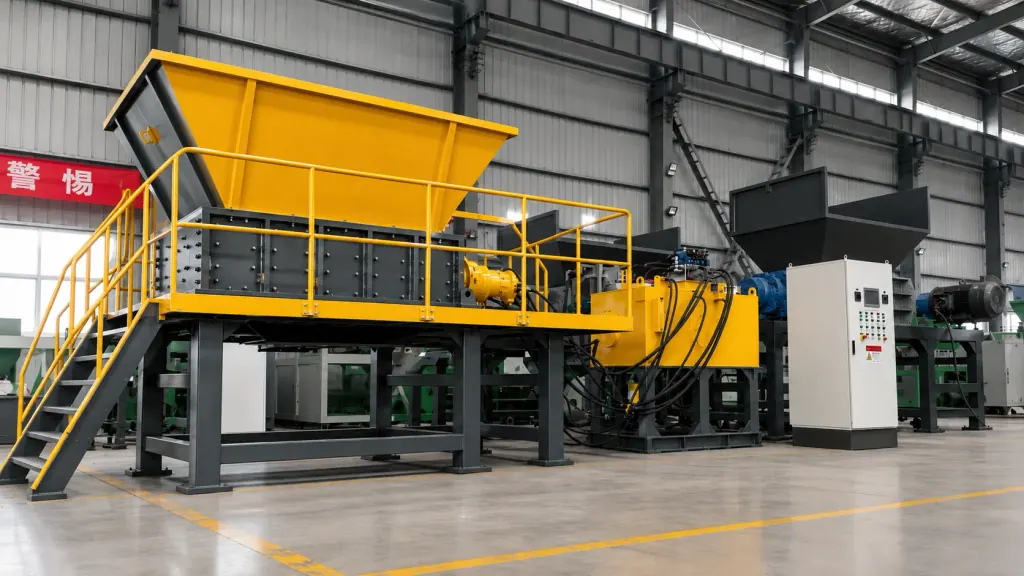

تُستخدم آلة تمزيق هيدروليكية في مرحلة التمزيق الأولي ضمن خطوط إعادة التدوير. تعتمد الماكينة على محرك هيدروليكي يُدير أعمدة شفرات فولاذية متداخلة لتقطيع وضغط الكتل البلاستيكية الضخمة، مثل الأفلام الزراعية، والأكياس المنسوجة، والبراميل المجوفة الكبيرة، وكتل تصريف البواثق السميكة.
تتسم المواد البلاستيكية الخام بتنوع أشكالها وصعوبة معالجتها. تلتف لفائف الأفلام بسهولة حول أعمدة الشفرات، بينما تولد كتل البواثق الضخمة صدمات ميكانيكية حادة لحظة التقاط الشفرات لها. في أنظمة النقل الميكانيكية المباشرة، تتلقى أسنان صناديق التروس ودوارات المحركات الكهربائية هذا الحمل المفاجئ مباشرة. تعمل آلة تمزيق هيدروليكية عبر دائرة تدفق زيتي، مما يتيح للأعمدة إنتاج العزم المطلوب عند مواجهة المقاومة العالية مع امتصاص الصدمات الميكانيكية العكسية بفاعلية.
يرتكز اختيار المعدة على ملاءمة المعايير الهيدروليكية وهندسة أعمدة القطع. لا ينبغي الاكتفاء بقدرة المحرك الكهربائي الاسمية، بل يجب التحقق من سرعة بناء ضغط النظام، وإزاحة المحرك الهيدروليكي عند السرعات المنخفضة، وتصميم أسنان القطع المخصصة للأفلام المرنة أو الكتل الصلبة. يضمن التوافق الصحيح لهذه المعايير خفض وتيرة التوقف والانعكاس التلقائي، وتوفير حجم تغذية منتظم لمراحل الطحن والغسيل التالية.
| تصنيف ظروف التمزيق | طبيعة النفايات البلاستيكية الرئيسية | متطلبات تكوين القدرة الهيدروليكية | هيكل وتصميم عمود القطع | معايير التحديد والتقييم |
|---|---|---|---|---|
| تشغيل المواد المرنة القابلة للالتفاف | الأفلام الزراعية، الأكياس المنسوجة، أشرطة التحزيم | دائرة تدفق مرتفع بضغط متوسط، مع سرعة دوران محيطية مناسبة واستجابة سريعة للانعكاس | شفرات فولاذية رقيقة متعددة الخطافات، بخلوص ضيق متوافق مع شفرات مشطية ثابتة | تميل المواد إلى التمدد والالتفاف، وتتطلب شفرات متقاربة لقص عالي التردد وأمشاط تنظيف |
| تشغيل المواد الصلبة سميكة الجدران | كتل تصريف البواثق، الأنابيب السميكة، كتل الحقن الصلبة | محرك مكبسي عالي الضغط وكبير الإزاحة، يضمن ذروة عزم عند بدء التشغيل وحماية هيدروليكية | شفرات فولاذية سميكة بتصميم خطاف فردي أو مزدوج، مع تجويف سحب وتقطيع واسع | تتميز المواد بمقاومة عالية للقص والضغط، وتتطلب تركيز القوة لمنع انحناء الشفرات |
| تشغيل المواد المختلطة وغير المتجانسة | حاويات التعبئة الضخمة، مخلفات البلاستيك الصناعية المختلطة | نظام هيدروليكي متغير حساس للحمل، يعدل السرعة والعزم تلقائياً وفق ضغط التمزيق | شفرات متداخلة مزدوجة الخطافات، مع طبقات لحام مقاومة للتآكل وحوامل شفرات الخدمة الشاقة | تفاوت واسع في الأحجام والصلابة، مما يفرض الاعتماد على التعديل الذاتي والحماية الهيدروليكية |

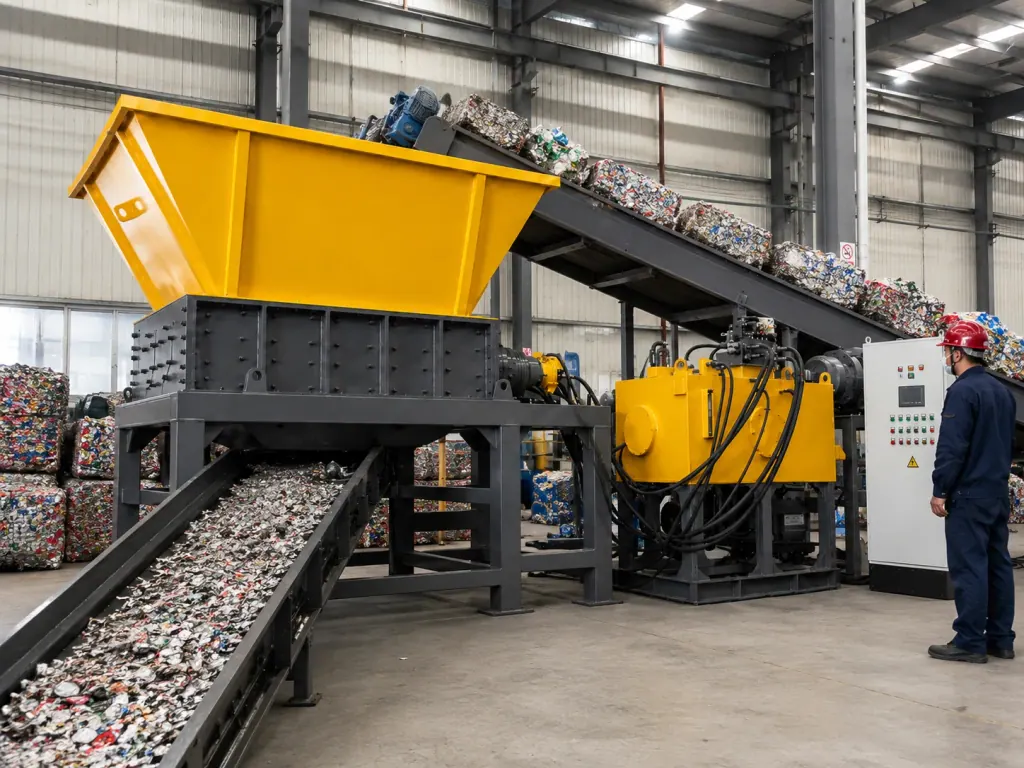

1. خصائص تغير الأحمال في تمزيق البلاستيك وآلية الحماية الهيدروليكية من التحميل الزائد
تسقط البالات المضغوطة والمواد السائبة في حجرة التمزيق مسببة تغيرات عشوائية ونبضية في الحمل. تتمدد الأفلام البلاستيكية تحت ضغط الشفرات، وتلتف تدريجياً لترفع قوى الاحتكاك إلى مستويات مضاعفة. في المقابل، تتطلب كتل القولبة بالحقن السميكة قوى قص هائلة فور ملامسة الشفرات لها. تعتمد علب التروس الميكانيكية في هذه الحالات على قواطع الحمل الزائد أو محولات التردد لعكس الدوران، وتكرار هذه التوقفات يلحق الضرر بشبكة الكهرباء والتروس الميكانيكية.
يعتمد النظام الهيدروليكي على مضخة رئيسية ومحركات منخفضة السرعة وعالية العزم لنقل الحركة. عند انحشار الأعمدة أو ملامسة أجسام صلبة غير قابلة للكسر، يرتفع ضغط الزيت فوراً ليصل إلى حد صمام تصريف الضغط، فيتدفق الزيت عالي الضغط إلى الخزان الهيدروليكي، وتتوقف الأعمدة عن الدوران دون فصل وحدة القدرة. تمنع هذه الوصلة الهيدروليكية المرنة انكسار أسنان التروس أو احتراق المحركات الكهربائية.
يُحدد الاختيار بين الدفع الهيدروليكي والميكانيكي وفق نسبة الشوائب والكتل الصلبة في المواد الخام. يكفي المحرك الميكانيكي إذا كان المصدر نقياً ويتكون من حاويات رقيقة الجدران ومتجانسة. أما إذا احتوت المواد على نفايات صناعية غير مفروزة أو كتل بواثق صلبة أو شوائب معدنية، فإن آلة تمزيق هيدروليكية توفر المرونة التشغيلية اللازمة لامتصاص الصدمات.
2. مواءمة إزاحة المحرك الهيدروليكي منخفض السرعة وعالي العزم مع ضغط التشغيل
تعتمد قدرة القطع في المفرمة على ضغط النظام وإزاحة المحرك الهيدروليكي. تحدد الإزاحة مقدار عزم الدوران الخارج من العمود، بينما يحدد ضغط النظام الحد الأقصى لقوة الدفع المتاحة لمجابهة المقاومة القصوى. يُفضل اعتماد محركات مكبسية شعاعية ذات إزاحة كبيرة، لكونها توفر أقصى عزم دوران اسمي بصورة مستمرة عند سرعات تقترب من الصفر، مما يمنع توقف الأعمدة أثناء اختراق المواد السميكة.
تتكامل آلية التغيير في المضخات متغيرة الإزاحة مع نظام التحكم الكهربائي. توفر الدائرة تدفقاً عالياً بضغط تشغيل منخفض إلى متوسط أثناء معالجة المواد رقيقة الجدران، مما يرفع سرعة دوران الأعمدة لزيادة الإنتاجية. عند اصطدام الشفرات بكتل صلبة وارتفاع ضغط الزيت، تخفض المضخة إزاحتها تلقائياً، ليرتفع الضغط إلى أقصى حد متاح وتتحول الأعمدة إلى نمط القص فائق القوة وبسرعة دوران منخفضة للغاية.
يستند تقييم الدفع الهيدروليكي إلى النسبة بين عزم التوقف وعزم التمزيق المستمر. تتطلب معالجة الكتل الصلبة السميكة قوى قص قصوى، مما يستدعي ضغط تشغيل مرتفعاً. أما لمعالجة الحاويات البلاستيكية المجوفة ذات المقاومة المنخفضة، فيجب التحول إلى دائرة هيدروليكية ذات إزاحة كبيرة وضغط متوسط، لرفع سرعة دوران الأعمدة وضمان الطاقة الإنتاجية المطلوبة.

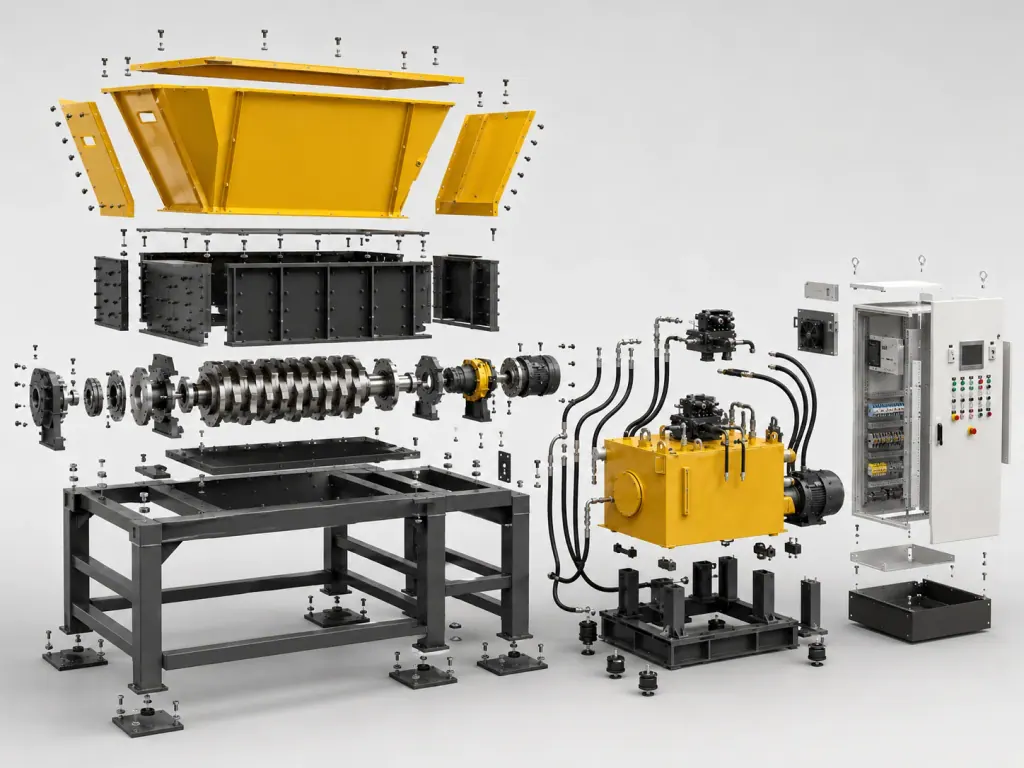

3. تكوين أعمدة القطع لآلة تمزيق هيدروليكية لمعالجة الكتل الصلبة والأفلام القابلة للالتفاف
تحدد بنية عمود القطع قدرة الشفرات على سحب المواد وتقطيعها بانتظام. تتطلب المواد ذات قوة الشد العالية، مثل الأفلام والأكياس المنسوجة وأشرطة التحزيم، شفرات متعددة الخطافات مع ضبط خلوص ضيق للغاية بين الشفرات الدوارة والثابتة. يسمح الخلوص الواسع بتسرب الأفلام بين الفجوات وتكدسها حول العمود. تمزق الشفرات متعددة الخطافات الأفلام الممتدة أثناء الدوران، بينما تعمل الشفرات الثابتة المشطية السفلية على تنظيف قاعدة العمود ومنع التفاف المواد.
تتعرض الشفرات لأحمال نقطية ثقيلة عند معالجة كتل البواثق أو الأنابيب السميكة أو الألواح الصلبة. يناسب هذا النوع شفرات عريضة بخطاف واحد أو خطافين، مع تقليل عدد الشفرات على العمود لتركيز العزم على نقاط قطع محددة. يمنح المقطع السميك للشفرة مقاومة عالية للانحناء، مما يتيح لها تحمل قوى الدفع الجانبية ويقلل احتمالات تكسر الحواف أو الأسنان.
يُحدد شكل عمود القطع استناداً إلى الطبيعة الفيزيائية السائدة للمواد. تتطلب المواد المكونة أساساً من أفلام وألياف استخدام شفرات رقيقة متعددة الخطافات مع شفرات ثابتة متقاربة. أما المواد الصلبة ذات الجدران السميكة وكتل القولبة بالحقن، فتستدعي استخدام شفرات سميكة بخطافات عارية وتجويف تمزيق واسع، لضمان التقاط الكتل الكبيرة وقصها مباشرة.
الأسئلة الشائعة
- تتعرض خطوط سحق وإعادة تدوير البلاستيك للانسداد المتكرر عند معالجة كتل البواثق، كيف تعالج آلة تمزيق هيدروليكية هذه المشكلة؟
- تتميز كتل البواثق بكثافة عالية وأشكال غير منتظمة، وتتعرض المعدات التقليدية لنقص في العزم وفصل قواطع الكهرباء لحظة الاصطدام بها. تعتمد آلة تمزيق هيدروليكية على محركات هيدروليكية منخفضة السرعة وعالية العزم، حيث يرتفع ضغط الزيت تلقائياً وتعدل المضخة تدفقها لإنتاج العزم الأقصى. عند وصول المقاومة إلى حد الأمان، يفرغ صمام الأمان الضغط، ويعكس النظام اتجاه دوران الأعمدة لتحرير المواد قبل العودة إلى القطع، مما يحمي التروس والمحركات الكهربائية من التلف.
- ما المعايير الأساسية لتقييم كفاءة عمود القطع في آلة تمزيق هيدروليكية ضد التفاف الأفلام الزراعية والأكياس المنسوجة؟
- ينبغي فحص سمك الشفرات الدوارة، وهندسة الخطافات، ومقدار الخلوص بين الشفرات الثابتة والدوارة. يتطلب هذا النوع شفرات متعددة الخطافات وشفرات ثابتة مشطية، مع ضبط أدنى خلوص ممكن لضمان قص الألياف ومنع انحشارها. يجب كذلك التحقق من سرعة استجابة المحرك الهيدروليكي لعكس اتجاه الدوران عند السرعات المنخفضة، للتخلص من أي التفاف في بدايته.
- ما التجهيزات التي تلي آلة تمزيق هيدروليكية في خط سحق وإعادة تدوير البلاستيك؟
- تؤدي آلة تمزيق هيدروليكية دور التقطيع الأولي لتقليل أحجام المواد الضخمة، وتنتج قطعاً كبيرة نسبياً. يعقب ذلك استخدام مطحنة ثانوية لتحويل القطع إلى حبيبات صغيرة، وفواصل مغناطيسية أو فواصل هوائية لإزالة المعادن والشوائب الخفيفة، تمهيداً لنقل المواد إلى أحواض الغسيل ووحدات التحبيب.
